人機交互系統的硬件組成和hmi框架是什么？

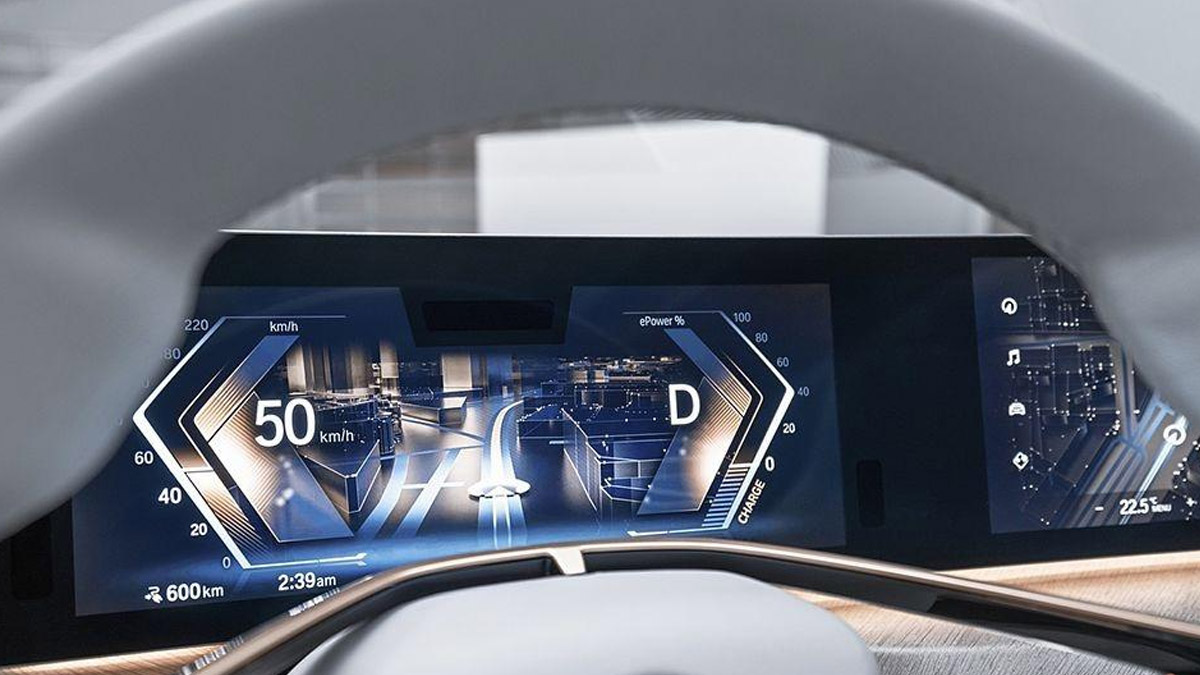

近年來，人機交互系統作為一種新型智能產品，在汽車行業得到了廣泛的應用。那么，人們知道人機交互系統的硬件組成嗎？此外，交互系統hmi框架又如何呢？

人-機交互(HMI)應用非常廣泛，是當今許多產品開發和設計都無法繞過的坎。但是HMI設計所面臨的挑戰也是多種多樣的：包括從零開始，系統框架不清晰，評估時間過長，困在硬件設計中，不知道如何選擇；困在軟件技術中，開發困難；HMI學習成本高，開發時間長等許多障礙，如何能夠輕松地對這些軟硬件資源進行整合，而專注于應用開發？

網絡上的圖片都有哪些?

對HMI創客來說，第一個想到的可能是樹莓派。作為一款性價比極高、生態支撐很廣、性能極強的單板電腦，在許多應用場合，即使是大材小用也有用武之地。然而，對于以市場為導向的HMI量產產品，價格、體積、供應周期等都是需要設計師考慮的，所以在專業的人機交互產品應用上，樹莓派還不能滿足要求。

HMI人機接口參考設計是米爾電子公司推出的基于NXP公司i.MX6UL/6ULL系列處理器的嵌入式開發板，由MYD-Y6ULX-HMI開發板、MYB-Y6ULX-HMI-4GEXP擴展板、7寸電阻/電容組成。該附件包括一個12V/2A的電源適配器(多個轉換插頭)、一條電源轉換線和一個使用指南文檔。

硬件簡介

HMI可以支持12V~24V直流電源，底板的主要功能是觸控，液晶顯示，攝像頭，USB，以太網，RS485,RS232,RTC,IO擴展能功能。如果把屏幕拆開，就可以看到主板背面的情況，一個LCD接口(16bitRGB)，電容式觸摸屏接口，電阻式觸摸接口。值得注意的是，MX6UL/6ULL系列產品的分辨率顯示最高僅為1366x768。

外部接口細部，從左向右分別為12V~24V直流電源輸入，支持3.81mm接線端子(該產品已提供了電源轉換線);1路3線RS232串口，1路RS485接口；10/100Mbps以太網接口；1路USBHost接口，采用TypeA型連接器；1路MicroUSBOTG接口；1路4bitmmc接口；MYB-Y6ULX-HMI基板電路，支持USBOTG和USBHOST。

在面板的旁邊還有MicroSD卡，串口，RTC后備電池座。HMI支持8個像素的并行攝像機。

該系列處理器與i.MX6UL和i.MX6ULL都具有良好的兼容性，在37x39mm尺寸的板卡上集成了處理器、DDR、NANDFlash、eMMC、電源管理等電路。軸芯與底板的連接采用1mm間距的插孔焊接板連接，具有良好的抗振動性能，穩定可靠，同時價格實惠。

HMI是米爾電子公司推出的基于NXP公司i.MX6UL/6ULL系列處理器的嵌入式開發板。MX6UL是一款高效能，高性價比的應用處理器系列，使用了單核ARMCortex-A7，運行速度可達696MHz。MX6ULL基于i.MX6UL架構，簡化了安全加密部分，主頻高達900MHz，價格實惠。MX6UL/6ULL系列處理器為16位

LPDDR2,DDR3,DDR3L,NANDFlash,NORFlash,eMMC,QuadSPI和各種其他接口提供了多種存儲接口，這些接口被用來連接外設。假如你現在想到了樹莓派，你就會發現，樹莓派并沒有那么多可擴展的存儲接口。

HMI框架簡介

HMI是MileeEye開發的一套人機界口框架，包括基于QT5的本地HMI和遠程WebHMI。LocalHMI要求硬件平臺具有顯示單元、輸入器、通信接口、數據存儲器等；軟件部分則要求包含dbus、connman和QT5運行時環境等。WebHMI是B/S體系結構的應用，需要網絡接口的支持，軟件部分包括Python2.x，以及諸如tornado、javascript、css、HTML、websocket等操作環境。

HMI使用D-Bus作為訪問應用程序和底層硬件的接口。LED這些硬件利用米勒電子提供的一整套控制和通信接口，外部提供基于D-BUS的Method和Signal，用戶可根據需要向我們提供D-BUS。

該接口被擴展為更強大的功能，HMI中的網絡管理應用使用開放源碼的Connman作為中間層來實現對網絡設備的控制，Connman是一個基于D-Bus的完全模塊化系統，可以通過插入方式進行擴展，從而支持對網絡設備的管理，如EtherNet、WIFI、3G/4G、Bluetooth。

對從事人機交互方案設計的企業來說，一般都會有自己獨到的解決方案，但如果有更方便的HMI方案可供參考，這不失為一個靈活的可退可進的策略。這個以人機交互應用市場為主的嵌入式評估項目，集中在它提供了HMI設計的85%的資源，能使HMI產品開發縮短2個月，對于那些專注于應用程序設計的公司來說，這將大大減少人力和時間成本。有關人機交互系統的硬件組合有哪些，hmi框架是怎樣的相關內容，小編就先介紹給大家吧。如需更多的人機交互信息，請多關注我們的網站。
